出现不正常的开关电源你知道是什么因素导致的吗

来源: 时间:2019-08-30 18:16:44 浏览次数:

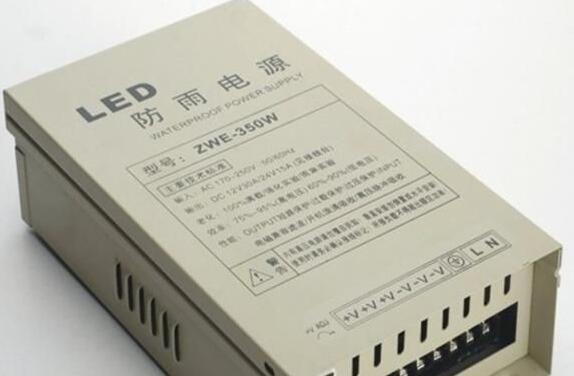

外观看不出什么,拆开四周螺丝,能够看到35V电容鼓包,输出电压过高,超出电容耐压值。仔细检查发现,开关电源变压部分是靠光耦触发操控,光耦输入端为变压器输出24V,当输出24V电压改变时,光耦输出改变,使变压器调整输出,安稳到24V.
    外观看不出什么,拆开四周螺丝,能够看到35V电容鼓包,输出电压过高,超出电容耐压值。仔细检查发现,开关电源变压部分是靠光耦触发操控,光耦输入端为变压器输出24V,当输出24V电压改变时,光耦输出改变,使变压器调整输出,安稳到24V.




    现发现光耦输入端短路,阻值为0Ω,24V输入到光耦中心有一贴片电阻烧焦。因而,开关电源作业时,光耦无输入电压,无输出,变压器输出进步,呈现此毛病;替换即可。

    交流电经过端子流过保险丝,进入整流桥把交流变直流一起升压,经过电容滤波,分二路一路给三极管的一集,一路经过串联电阻降压,经过光耦操控流向三级管一集,三极管发动开关和功率放大效果,有电流翻开使得三极管最终一集有电后经过变压器进行降压到24V.
