电源模块烧坏原因的分析

来源: 时间:2019-09-11 13:31:51 浏览次数:

电源模块的工作过程很特殊,工作时序和电压提升分3段,阶段1是380V交流电整流达到400VDC,阶段2是检测到400VDC后,继续使DC - LINK电容充电到570VDC,阶段3是等待脉冲使能信号出现,提升DC - LINK电压到600VDC。由于同时提供启动、驱动使能、脉冲使能信号,上述三步间隔时间极短,IGBT整流桥在使能条件刚满足就开始工作,当IGBT整流桥及脉冲分配电路由于电压不稳定、潮湿、积尘等原因发生大电流击穿或脉冲秩序紊乱时,浪涌电流通过DC母线冲击坐标轴功率模块的IGBT直流侧,这就是发生电源模块短路烧毁的根本原因。当IGBT整流桥短路时,进线电抗器应起到一定的阻止电流上升过快的保护作用,绝缘能力下降造成电感量急剧减小,无法有效地起到保护作用,这也是电源模块烧毁的次要原因。

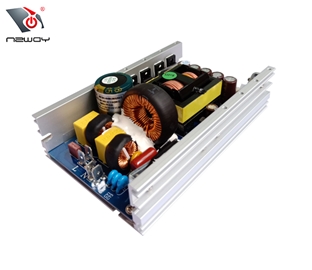

电源模块烧坏原因的分析

电源模块的工作过程很特殊,工作时序和电压提升分3段,阶段1是380V交流电整流达到400VDC,阶段2是检测到400VDC后,继续使DC - LINK电容充电到570VDC,阶段3是等待脉冲使能信号出现,提升DC - LINK电压到600VDC。由于同时提供启动、驱动使能、脉冲使能信号,上述三步间隔时间极短,IGBT整流桥在使能条件刚满足就开始工作,当IGBT整流桥及脉冲分配电路由于电压不稳定、潮湿、积尘等原因发生大电流击穿或脉冲秩序紊乱时,浪涌电流通过DC母线冲击坐标轴功率模块的IGBT直流侧,这就是发生电源模块短路烧毁的根本原因。当IGBT整流桥短路时,进线电抗器应起到一定的阻止电流上升过快的保护作用,绝缘能力下降造成电感量急剧减小,无法有效地起到保护作用,这也是电源模块烧毁的次要原因。

我国电压正常供应范围为:380(1-15%)V--380(1+10%)V交流电。而西门子电源模块电压要求:38 0±5 V交流电,当供电超过西门子要求电压时 ,电源模块的自我保护功能(保险丝)就会丧失,同时击穿保险丝及连带的三项电器元件,导致电源模块烧毁。

电源模块是可以直接贴装在印刷电路板上的电源供应器,其特点是可为专用集成电路(ASIC)、数字信号处理器 (DSP)、微处理器、存储器、现场可编程门阵列 (FPGA) 及其他数字或模拟负载提供供电。一般来说,这类模块称为负载点 (POL) 电源供应系统或使用点电源供应系统 (PUPS)。由于模块式结构的优点甚多,因此模块电源广泛用于交换设备、接入设备、移动通讯、微波通讯以及光传输、路由器等通信领域和汽车电子、航空航天等。
