产品类别:大功率开关电源

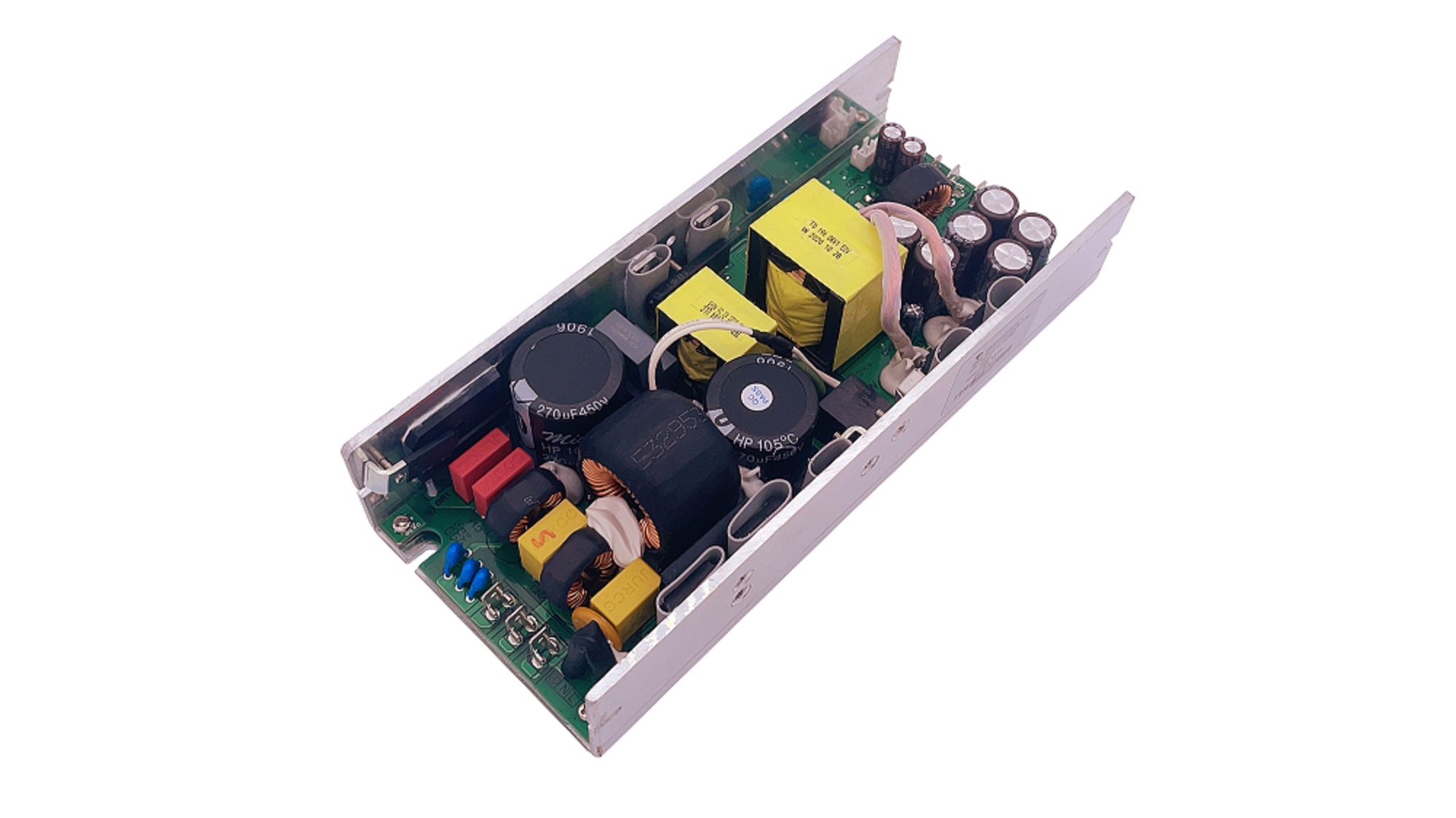

产品名称:1000W双路输出开关电源
系列编号:NW196-A2-2

所属类别:非认证电源

产品规格:

服务热线:13928715727
产品介绍

    特性:

  • 全范围宽电压输入
  • 具有主动式PFC功能
  • 保护种类:输出过载/输出过流/输出短路/过温度
  • 3道全功能测试,100%满载老化
  • 全部使用105℃长寿命电解电容
  • 高效率,长寿命和高信赖性
  • 工作环境温度高达60℃
  • LED电源指示灯
  • 3年质保

应用:

舞台灯光

美容仪器

描述:

NW196-W1000系列是一款定制型双路开关电源;灵活的电压组合输出,辅路可提供最大5A供电;双路输出电压:24V+12V/36V+12V/48+12V/48V+24V等;可接受客户需求电压定制;效率高达93%。

电气性能

型号

NW196-

W1000U24&12

NW196-

W1000U36&12

NW196-

W1000U48&12

NW196-

W1000U48&24

 输出

输出通道

CH1

CH2

CH1

CH2

CH1

CH1

CH1

CH2

直流电压

24V

12V

36V

12V

48V

12V

48V

24V

额定电流

39.1A

5A

26.1A

5A

19.6A

5A

18.3A

5A

电流范围

0~39.1A

0~5A

0~26.1A

0~5A

0~19.6A

0~5A

0~18.3A

0~5A

额定功率

1000W

1000W

1000W

1000W

纹波与噪声(最大) 备注2

240

mVp-p

100

mVp-p

300
mVp-p

100

mVp-p

460

mVp-p

100

mVp-p

460

mVp-p

160

mVp-p

电压调整范围

CH1:23~25V

CH1:35~37V

CH1:47~49V

CH1:47~49V

电压精度  备注3

±1.5%

±1%

±1%

±1%

±1%

±1%

±1%

±1%

线性调整率 备注4

±0.5%

±0.2%

±0.5%

±0.2%

±0.5%

±0.2%

±0.5%

±0.2%

负载调整率 备注5

±1%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

启动、上升时间

80ms, 20ms/230VAC 130ms,15ms/115VAC(满载时)

保持时间

18ms/230VAC  18ms/115VAC(满载时)

输入

电压范围

90-264VAC

频率范围

4763Hz

功率因素

PF0.95/230VAC PF0.99/115VAC(满载时)

效率(Typ.)

91.5%

92.5%

93%

93%

交流电流

10A/115VAC  5A/230VAC

浪涌电流

冷启动35A/115VAC 55A/230VAC

漏电流

100mA/240VAC

保护

过负载

额定输出功率的110~140%打嗝模式,负载异常条件移除后可自动恢复

过电压

/

过温度

保护模式:关断输出电压, 温度下降后可自动恢复

环境

工作温度

-25℃~+60℃(请参考"减额曲线")

工作湿度

10~90% RH,无冷凝

储存温度、湿度

-40~+85, 10~95% RH

温度系数

±0.03%/ (0~50)

耐振动

10~500Hz, 5G 10分钟/周期, XYZ60分钟

安规和电磁兼容

安全规范

常规

耐压

I/P-O/P:2KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC

绝缘阻抗

I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25/ 70% RH

电磁兼容发射

常规

电磁兼容抗扰度

常规

其他

MTBF

100Khrs

尺寸(外壳)

210*89*45mmL*W*H

包装

/

备注

1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。

2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf47uf的电容,在20MHZ带宽下进行量测。

3. 精度:包含设定误差、线性调整率和负载调整率。

4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。

5. 负载调整率测量方法: 0%100%额定负载。

6. 启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长。

7. 请在海拔2000米以下使用

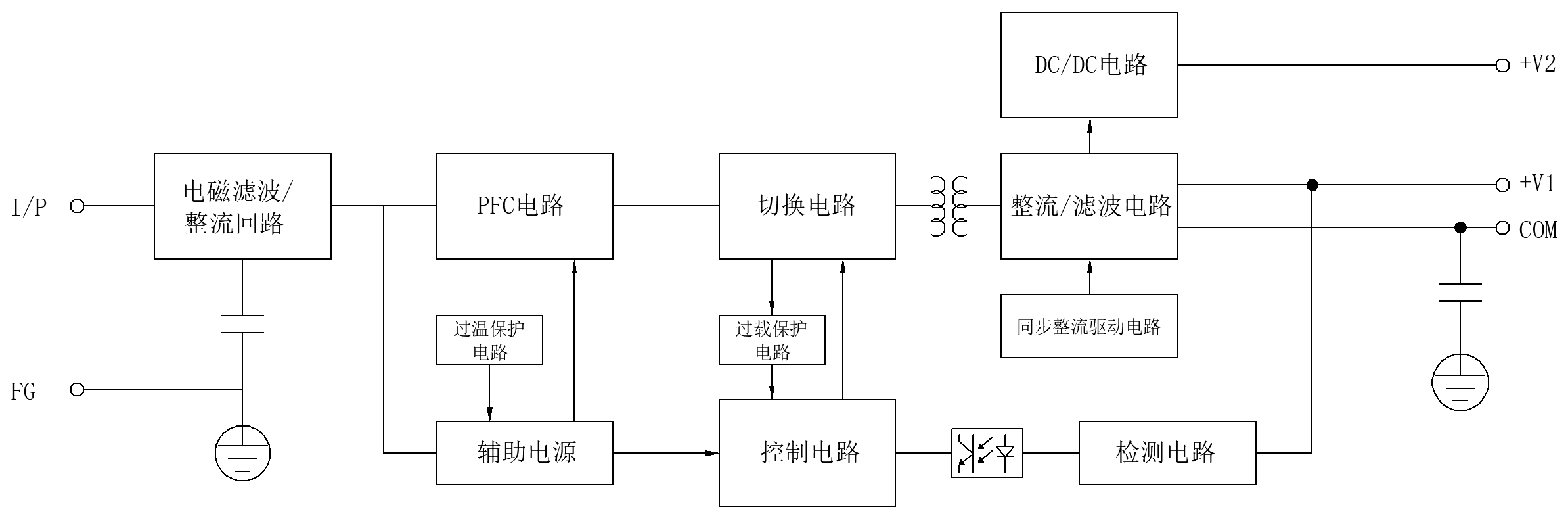

方框图

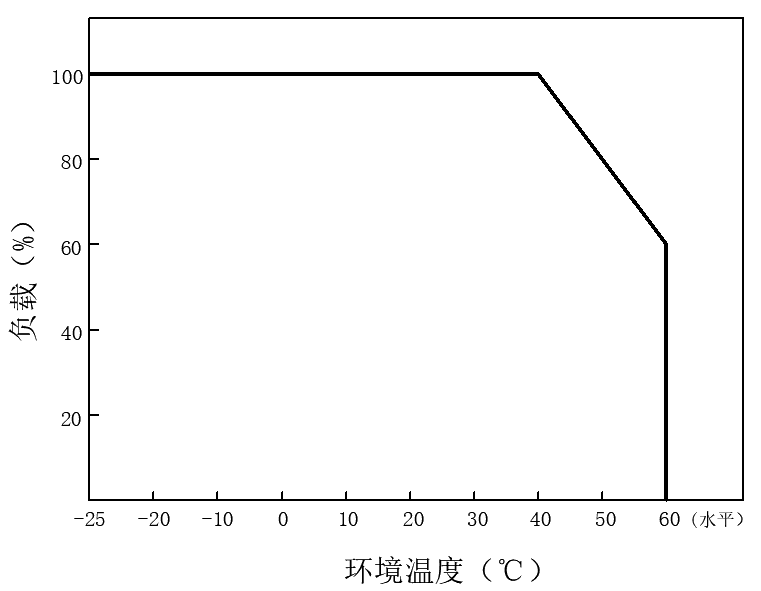

降额曲线:

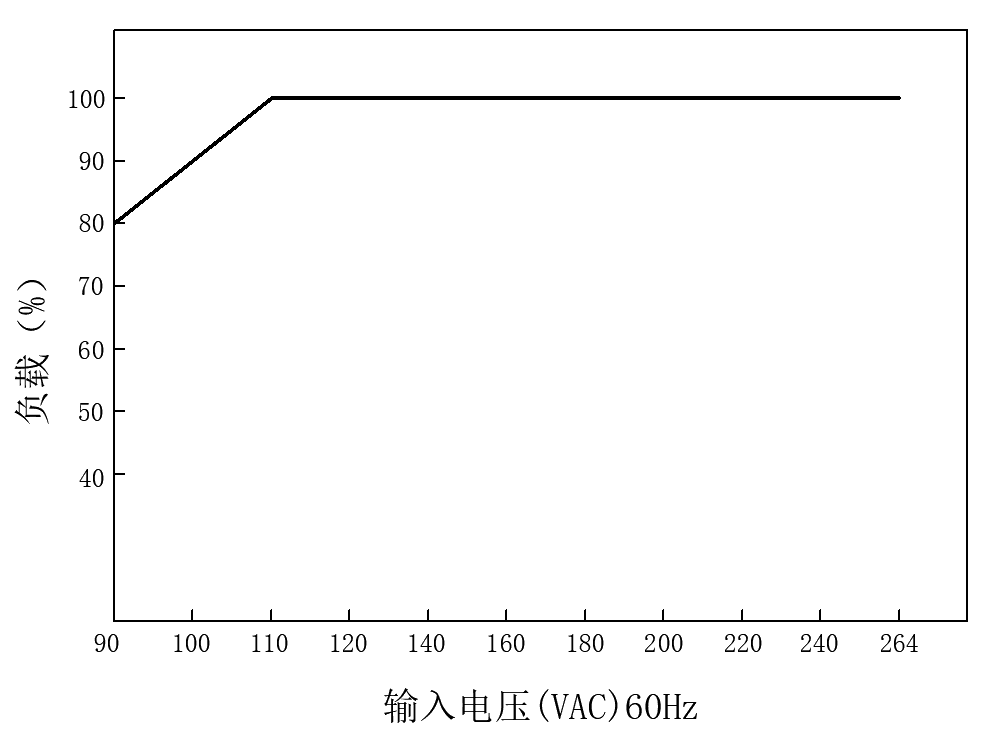

静态曲线:

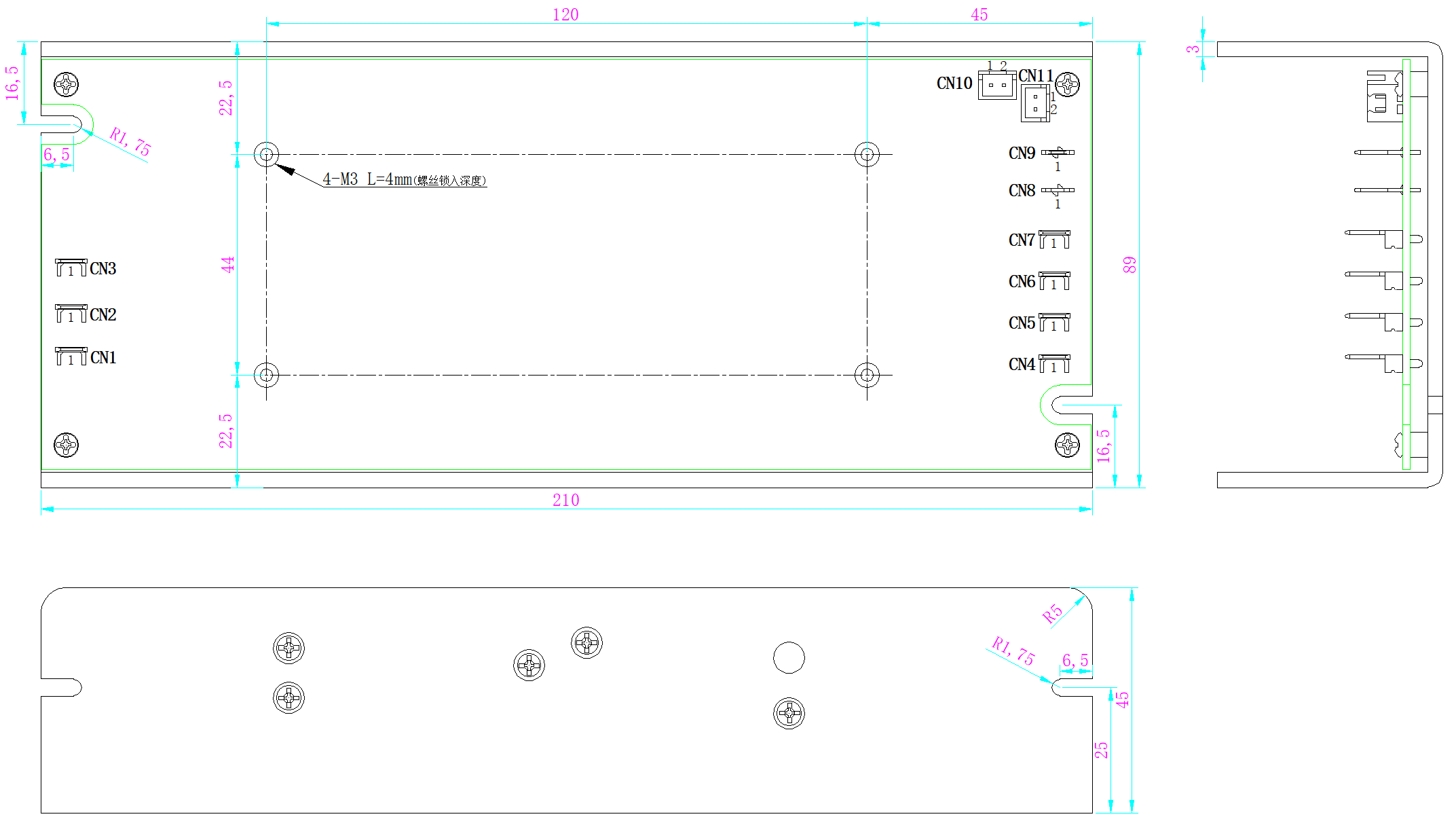

结构尺寸

交流输入端子脚位定义:

  • 端子位号

    引脚编号

    引脚功能

  • CN1

    1

    AC/L

  • CN2

    1

    AC/N

  • CN3

    1

直流输出端子脚位定义:

  • 端子位号

    引脚编号

    引脚功能

  • CN4,5

    1

    DC OUTPUT +V1

  • CN6,7

    1

    DC OUTPUT COM

DC输出端子脚位定义:

  • 端子位号

    引脚编号

    引脚功能

  • CN9

    1

    DC OUTPUT COM

  • CN8

    1

    DC OUTPUT +V2

DC输出连接器(CN10/11)脚位定义:

  • 引脚编号

    引脚功能

  • 1

    DC OUTPUT +V2

  • 2

    DC OUTPUT COM

安装图(辅助散热)

为了符合“降额曲线”和“静态曲线”,NW196-W1000系列必须安装辅助散热风扇,建议风扇大小与安装位置如下

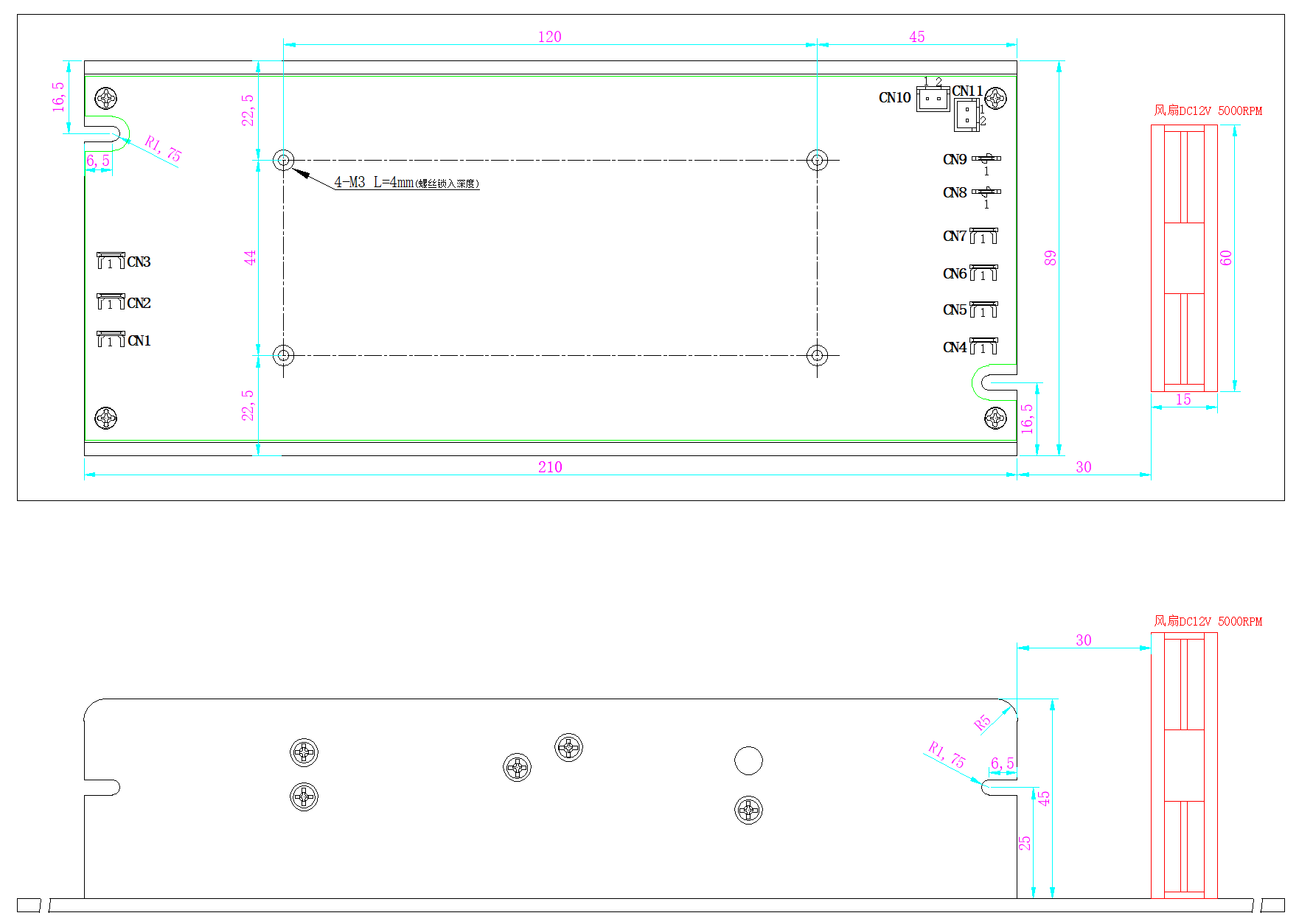

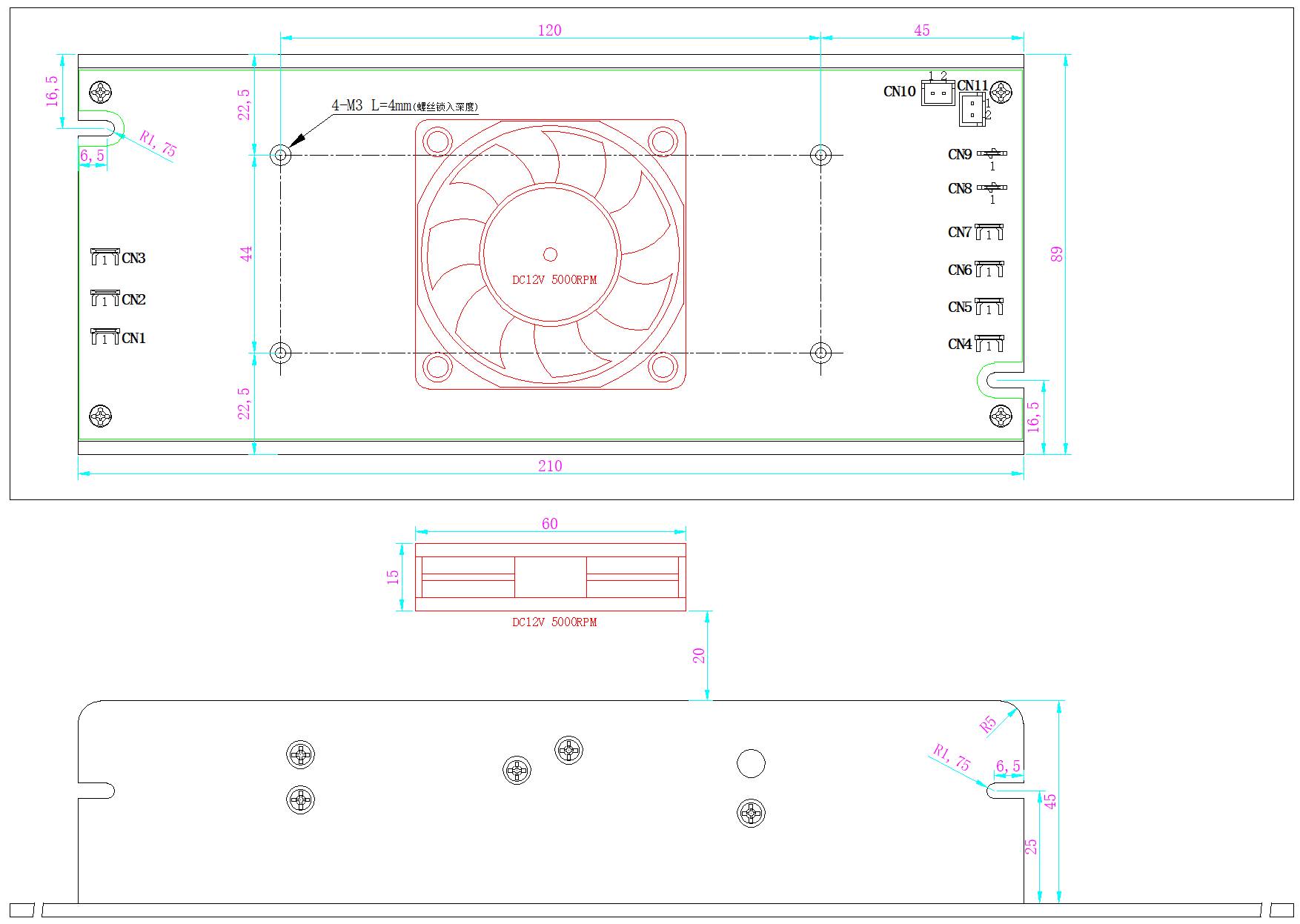

安装方式一:以60*15mm DC 12V 5000RPM风扇为例,将风扇置立于电源右侧30mm处; 安装方式二:以60*15mm DC 12V 5000RPM风扇为例,将风扇安装于电源中间上方20mm处; 注:直流风扇电压的选择可根据选择的电源电压适配,或选择外部供电电压来适配风扇电压。

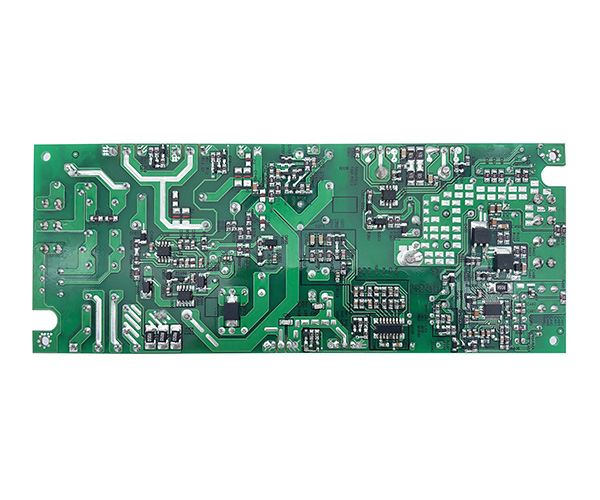

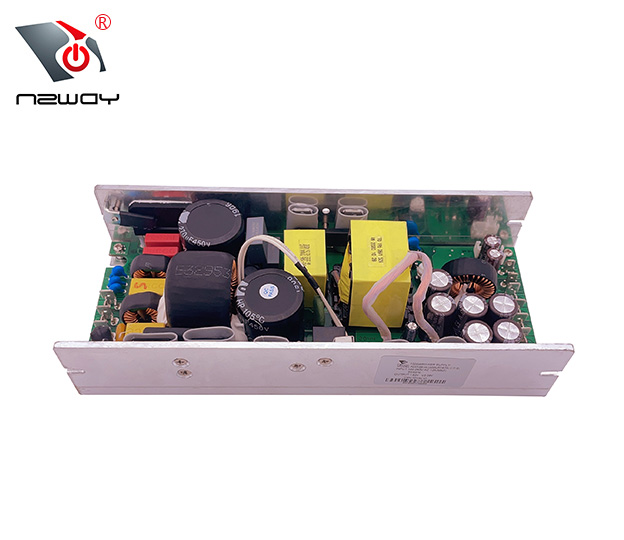

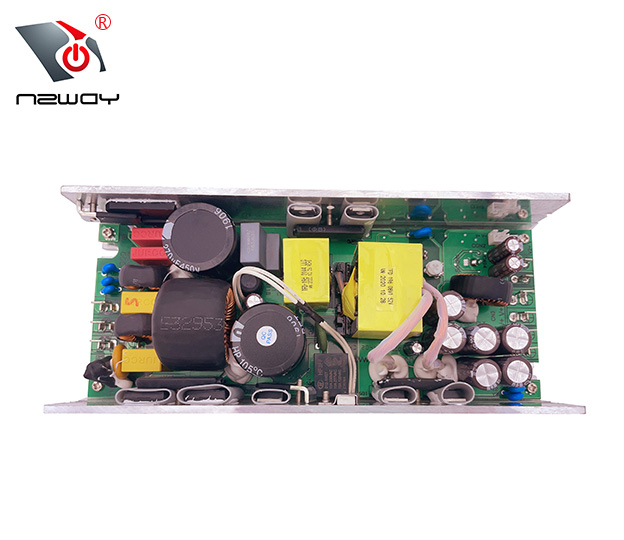

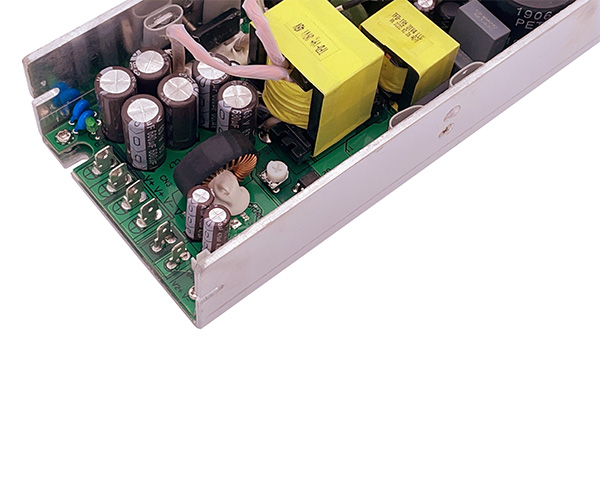

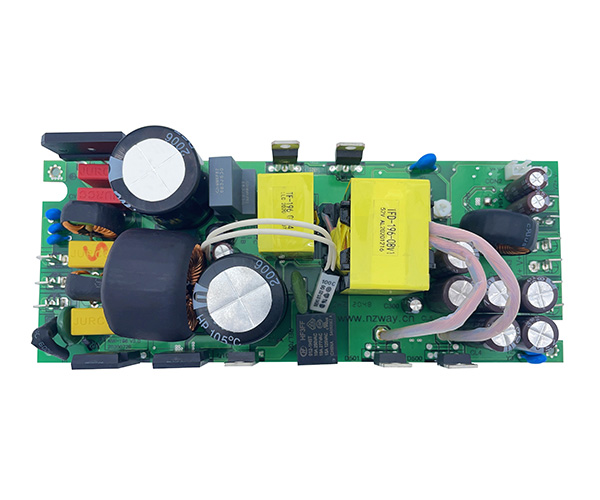

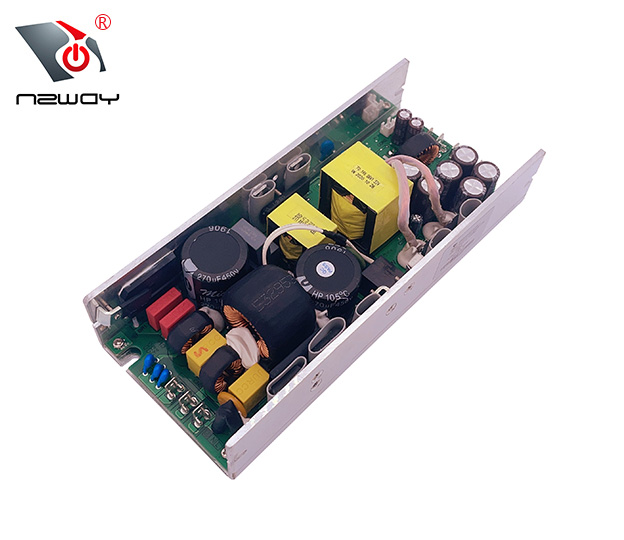

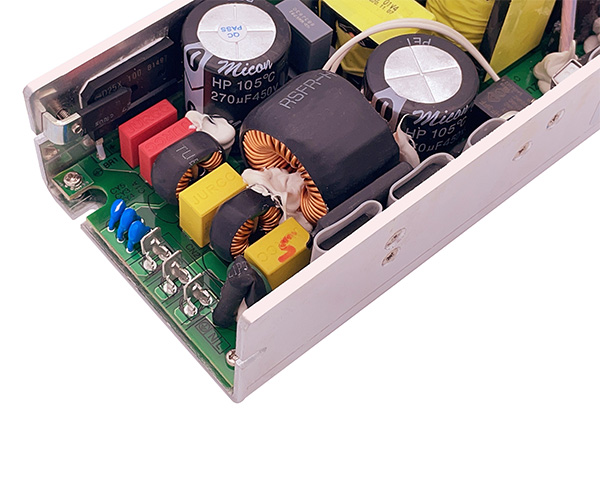

产品细节
